產品名稱：多功能水泵控制閥JD745X-16，DN700[ 2024-12-06 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

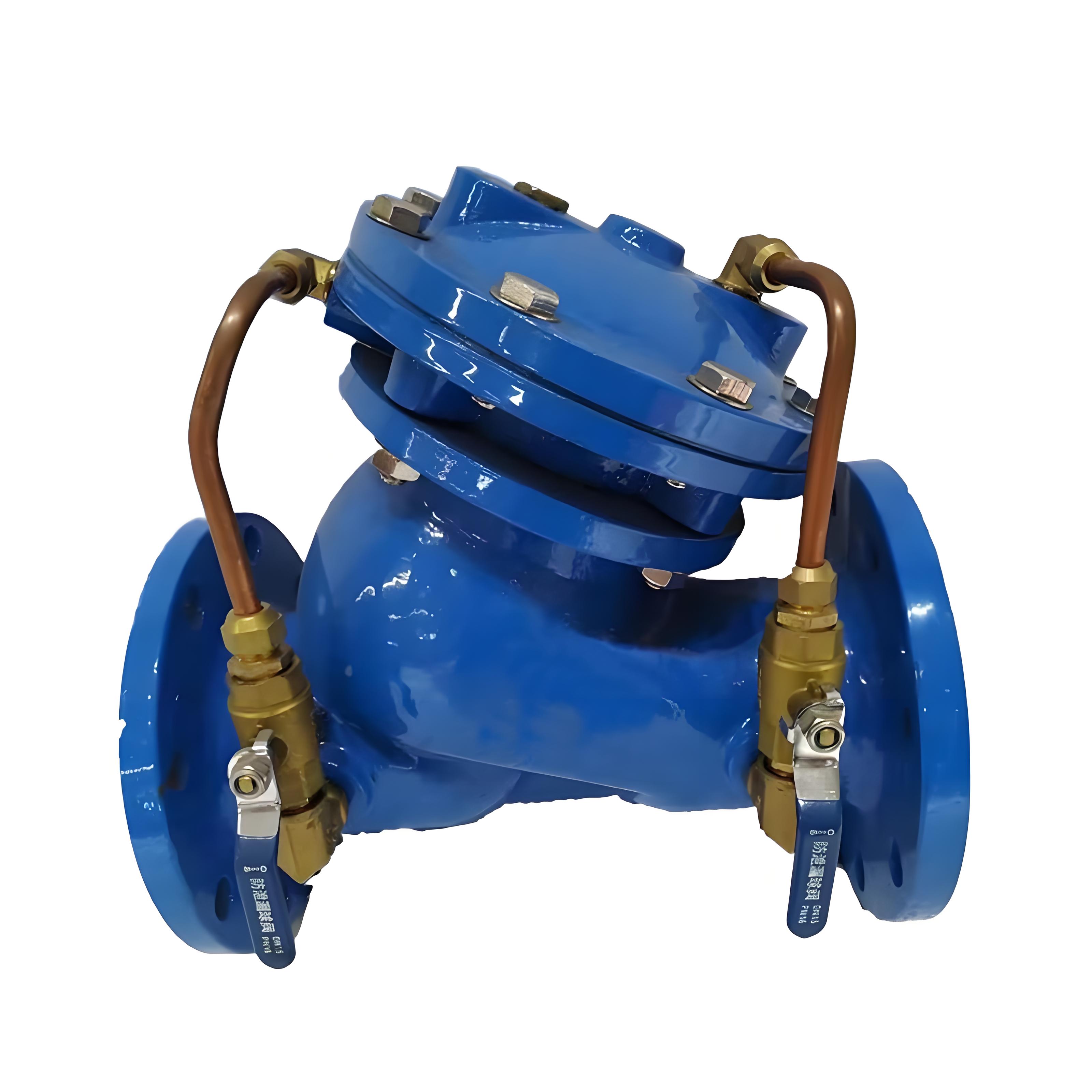

JD745X-16多功能水泵控制閥‌是一種多功能水泵控制閥，主要用于高層建筑給水系統和其他給水系統的水泵出口管道上，防止介質倒流、防止水錘及水擊現象的產生。該閥門集電動閥、逆止閥和水錘消除器三種功能于一體，能夠有效地提高供水系統的安全可靠性‌。

結構特點

JD745X-16多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體采用全通道、直流式、流線型設計，水力損失小，節能效果好。控制室為膜片和活塞式的雙控制室結構，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制‌。

工作原理

當水泵啟動后，水壓作用于主閥閥盤下面和控制室下腔，此壓力使主閥開啟，控制室上腔的水經過調節閥緩緩排到出口端，主閥緩緩開啟。設定調節閥的開度可得到合適的主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，在自重、彈簧壓力作用下快速關閉大部分開度，防止水倒流。余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，關閉速度減慢形成緩沖，防止壓力劇增‌。

應用場景

JD745X-16多功能水泵控制閥廣泛應用于自動噴水系統、給排水管路、消防栓給水系統等方面，能夠有效防止和減弱水泵啟閉時管線的水錘水擊現象，保護管路和水泵的安全‌。

N	L	H	D			D1			n-d
N	L	H	1.0MPa	1.6MPo	2.5MPa	1.0MPa	1.6MPa	2 5MPa	1.0MPa
50	203	293	165	165	165	125	125	125	4-18
65	216	328	185	185	185	145	145	145	4-18
80	248	364	200	200	200	160	160	160	8-18
100	283	418	220	220	235	180	180	190	8-18
125	330	481	250	250	270	210	210	220	8-18
150	356	543	285	285	300	240	240	250	8-22
200	444	673	340	340	360	295	295	310	8-22
250	533	792	395	405	425	350	355	370	12-22
300	600	927	445	460	485	400	410	430	12-22
350	622	957	505	520	555	460	470	490	16-22
400	698	1188	565	580	620	515	525	550	16-26
450	775	1218	615	640	670	565	585	600	20-26
500	811	1256	670	715	730	620	650	660	20-26
600	900	1600	780	840	-	725	770	-	20-30
700	980	1750	895	910	-	840	840	-	24-30
800	1120	1900	1015	1025	-	950	950	-	24-33
900	1220	2100	1115	-	-	1050	-	-	28-33
1000	1320	2400	1230	-	-	1160	-	-	28-36

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	緩閉時間(S)	最低動作壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 （可調）	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4	3-60 （可調）	≥0.07	水	0-80
