電動閘閥Z940Y-40I的產品詳細技術參數如下‌：

適用場景和性能特點

電動閘閥Z940Y-40I適用于壓力為PN25.0MPa以內的水、蒸汽、油品等介質的管道上，具有耐磨、耐高溫、抗腐蝕、抗擦傷等特性，適用于各種工業管道系統‌12。其密封面采用硬質合金堆焊，加工后的純金屬層≥3mm，確保了良好的密封性能和較長的使用壽命‌。

結構特點

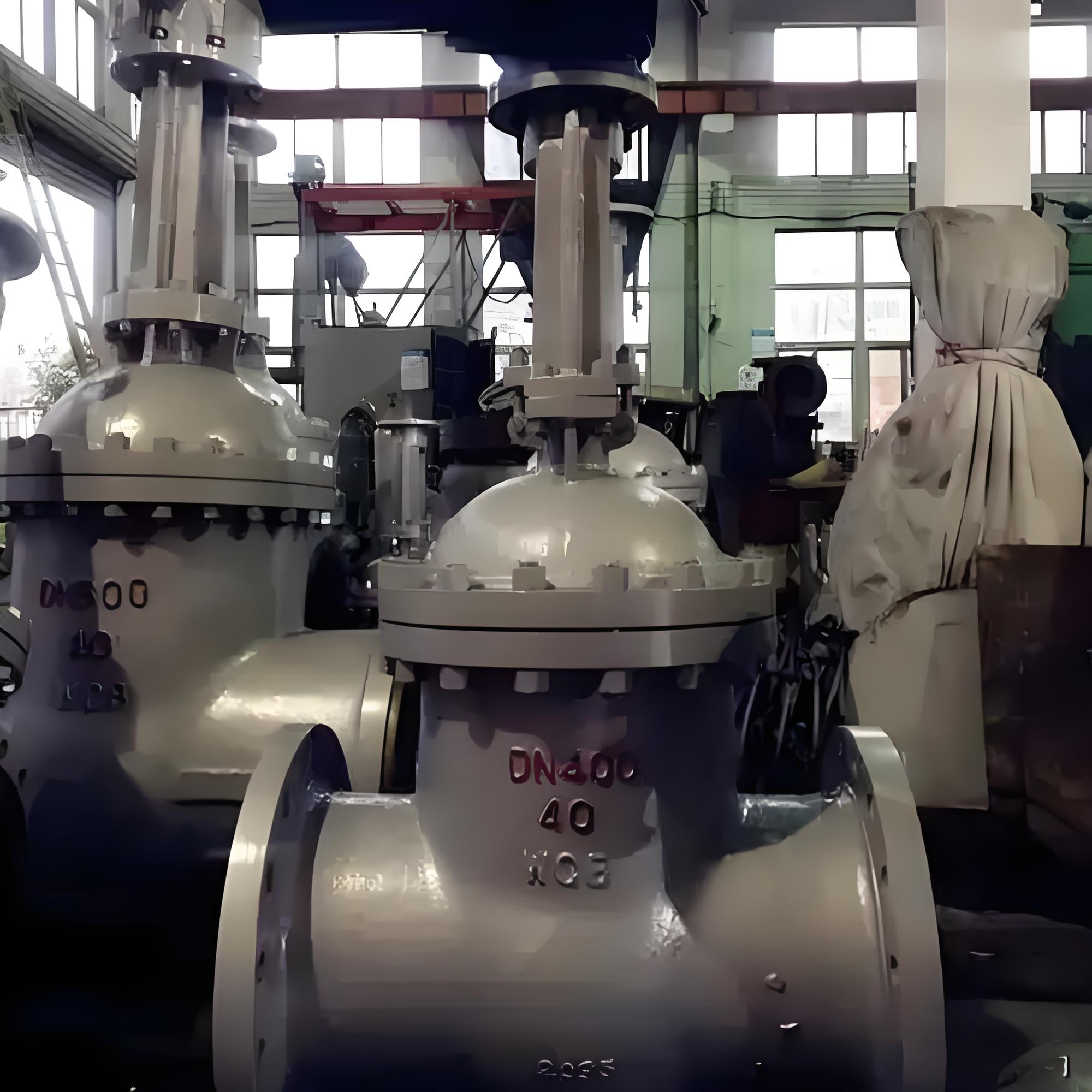

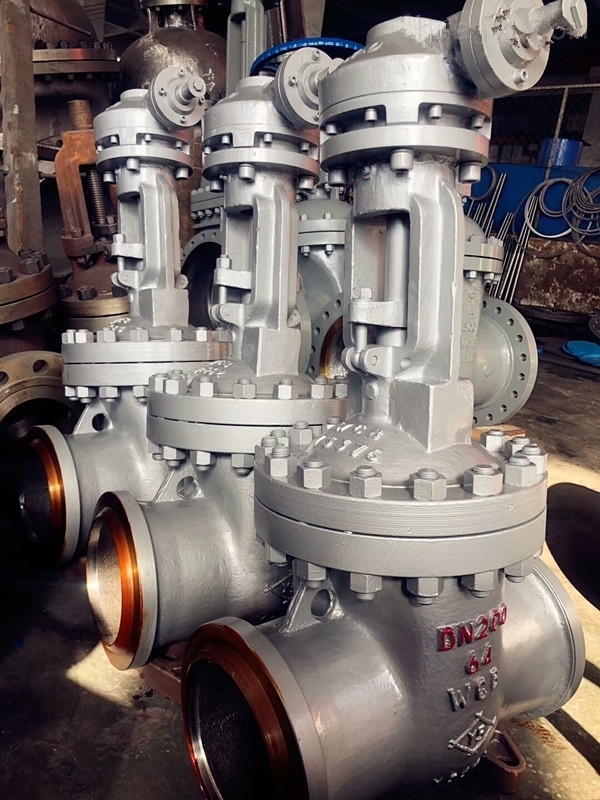

電動閘閥Z940Y-40I由高精度電動執行器與高壓閘閥組成，采用法蘭或者焊接式連接，整體直通鑄造（鍛造）閥。閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。電動裝置包括閥門專用電機、減速箱、轉矩控制機構、行程控制機構、現場操作機構和手電動切換機構‌。

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 40 40P 40R 40I	40	200	145	110	85	76	18	4-Φ18	DZW10	590	630	365
	50	250	160	125	100	88	20	4-Φ18	DZW10	590	691	365
	65	280	180	145	120	110	22	8-Φ18	DZW10	590	711	365
	80	310	195	160	135	121	22	8-Φ18	DZW15	590	775	365
	100	350	230	190	160	150	24	8-Φ23	DZW20	590	871	365
	125	400	270	220	188	176	28	8-Φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-Φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-Φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-Φ34	DZW45	810	1401	470
	300	750	510	450	408	364	46	16-Φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-Φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-Φ41	DZW120	870	2092	320
	500	1150	755	670	612	576	62	20-Φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-Φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-Φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-Φ58	DZW800	1060	-	500
