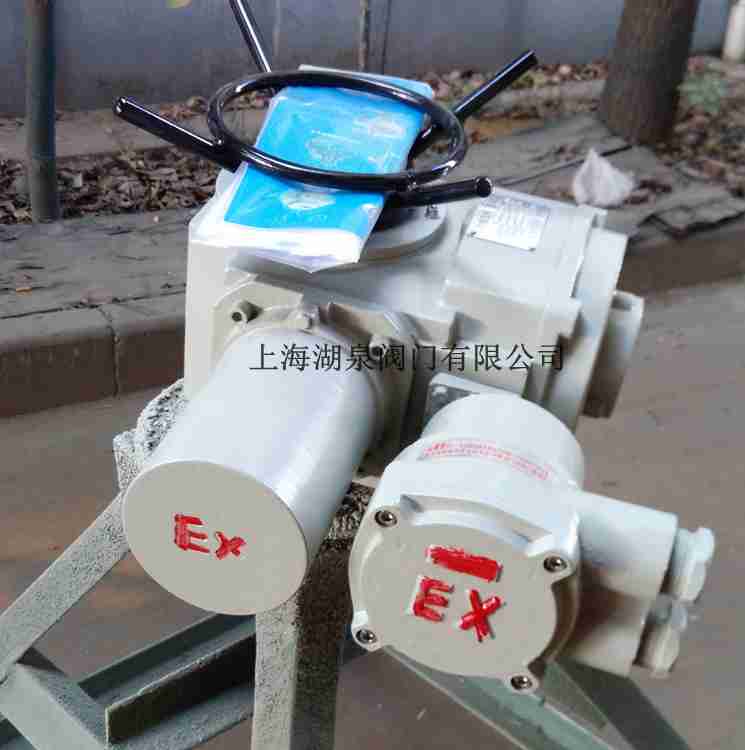

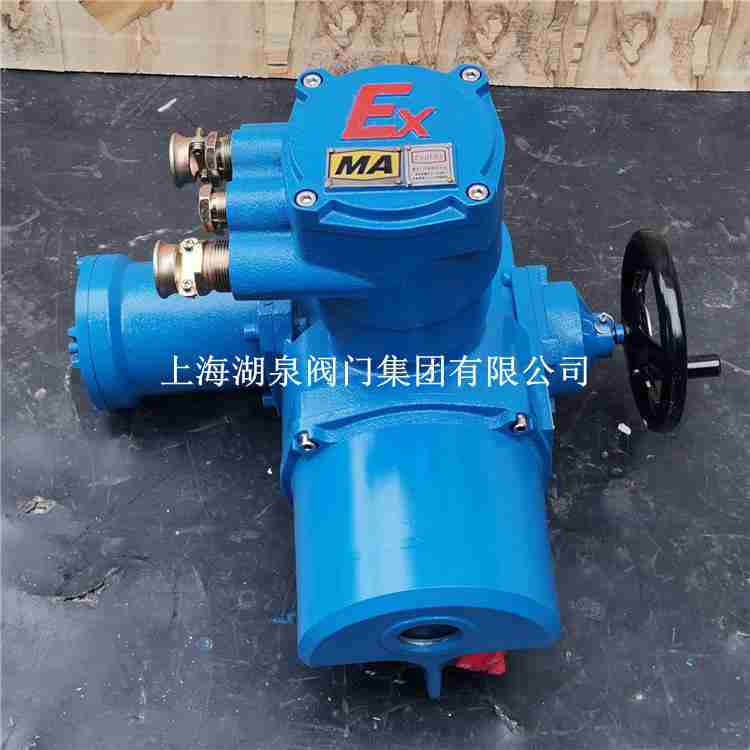

上海湖泉DZB90-24多回轉隔爆型電動執行器產品防爆等級達到ExdⅡBT4要求整機外殼防護IP68最大回轉圈數可達25圈。同時具備多種電源設計可滿足用戶開關型、調節型、反饋型。一體式等多功能選擇。產品外觀精致獨特、體積小、重量輕性能穩定可靠是中小口徑的閘閥、截止閥、隔膜閥、旋塞閥等電動配套的理想選擇。

DZB90-24多回轉隔爆型電動執行器防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。
輸出軸大轉圈數：阿拉伯數字表示
輸出轉速：阿拉伯數字表示，單位r/min（轉/分）
連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型
額定輸出轉矩：阿拉伯數字表示，單位kgf.m
 產品型式：多回轉電動裝置 型號示例： 1.DZB90-24：多回轉電動裝置，輸出轉矩900N.m（90kgf.m），電站型接口，輸出轉速18r/min，大轉圈數60，常規戶外型。 2.DZB90-24：多回轉電動裝置，輸出轉矩450N.m（45kgf.m），推力型接口，輸出轉速24 r/min，大轉圈數120，隔爆型。 3.Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf.m)，轉矩型接口，輸出轉速24 r/min，大轉圈數240圈，整體調節型。

DZB90-24多回轉隔爆型電動執行器參數
電源：常規，三相380V（50Hz） 特殊，三相660V、415V（50Hz 、60Hz）；       單相220V、110V（50Hz 、60Hz） 工作環境： 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。相對濕度：≤95%（25℃時）。防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的易爆性氣體混合物。

隔爆型分體式多回轉電動執行器DZB90-24，隔爆型分體式多回轉閥門電動裝置，隔爆型分體式多回轉電動執行機構，簡稱為ZB型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。本系列執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對電動閥門實行遠控、集控和自動控制。該電動執行器廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。隔爆型分體式多回轉電動執行器DZB15-18，其他規格：DZB10-18,DZB15-18,DZB20-18,DZB30-18,DZB45-24,DZB60-24,DZB90-24,DZB120-24,DZB180-18,DZB250-18,DZB350-18,DZB500-18,DZB800-18,DZB1000-12，DZB10-24,DZB15-24,DZB20-24,DZB30-24等。

DZB90-24按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。

型號	公稱  轉矩  （N.m）	zui大控制轉矩  （N.m）	zui小控制轉矩  （N.m）	輸出軸轉圈數 （圈）	允許通過閥桿直徑  （mm）	手動  速比	輸出轉速  （r/min）	電機功率  （kw）	重量  （kg）
DZB5	50	75	≤25	150	28	1∶1	18	0.12	28
DZB10	100	150	≤50	160			24、36	0.25  0.37	61
DZB15	150	225	≤75					0.37  0.55	63
DZB20	200	300	≤100		40			0.55  0.75	63
					28
DZB30	300	450	≤150		40		24	0.75	65
					28
DZB45	450	675	≤225	110	48		24	1.1	110
							36	1.5
DZB60	600	900	≤300				24	1.5	112
							36	2.2
DZB90	900	1350	≤450		60		24	2.2	139
					48		36	3.0
DZB120	1200	1800	≤600		60		24	3.0	142
					48
DZB180	1800	2160	≤900	140	70	25∶1	24	4.0	261
							36	5.5
DZB250	2500	3000	≤1250				24	5.5	264
DZB350	3500	4200	≤1750		75	13∶1	18	7.5	430
DZB500	5000	6000	≤2500					10	440
DZB800	8000	9600	≤4000	120	80	90∶1	12	13	800
DZB1000	10000	12000	≤5000		100			15	820
